Inti Stator Motor & Laminasi Motor Listrik Dijelaskan

Inti stator motor adalah struktur magnetik stasioner di jantung setiap motor listrik — dan konstruksi laminasinya merupakan faktor terpenting dalam menentukan efisiensi motor, pembangkitan panas, dan kepadatan daya. Laminasi motor listrik adalah lembaran tipis baja silikon, biasanya setebal 0,2–0,65 mm, ditumpuk dan diikat menjadi satu untuk membentuk inti stator. . Struktur laminasi ini ada secara khusus untuk menekan kerugian arus eddy yang sebaliknya akan mengubah sebagian besar daya masukan motor menjadi panas terbuang. Memilih bahan laminasi, ketebalan, dan metode penumpukan yang tepat secara langsung menentukan posisi motor pada spektrum efisiensi — mulai dari unit industri dasar hingga motor penggerak EV performa tinggi.

Apa Itu Inti Stator Motor?

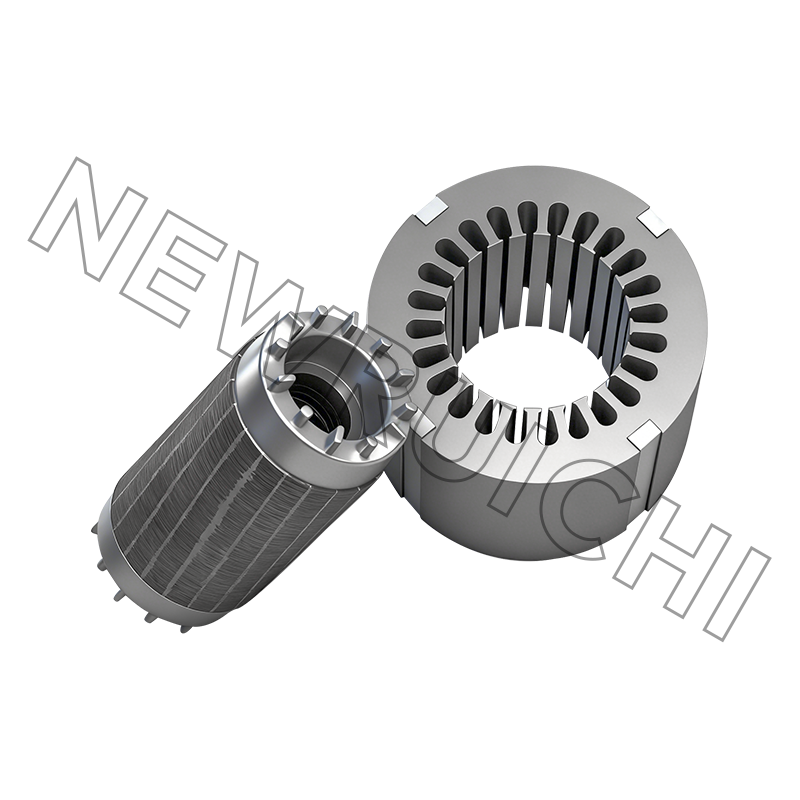

Inti stator adalah rangkaian magnet luar tetap dari motor listrik. Fungsinya adalah untuk membawa fluks magnet bolak-balik yang dihasilkan oleh belitan stator, menyediakan jalur dengan keengganan rendah yang memusatkan dan mengarahkan medan magnet melintasi celah udara untuk berinteraksi dengan rotor. Interaksi magnetis inilah yang menghasilkan torsi — keluaran mendasar dari setiap motor listrik.

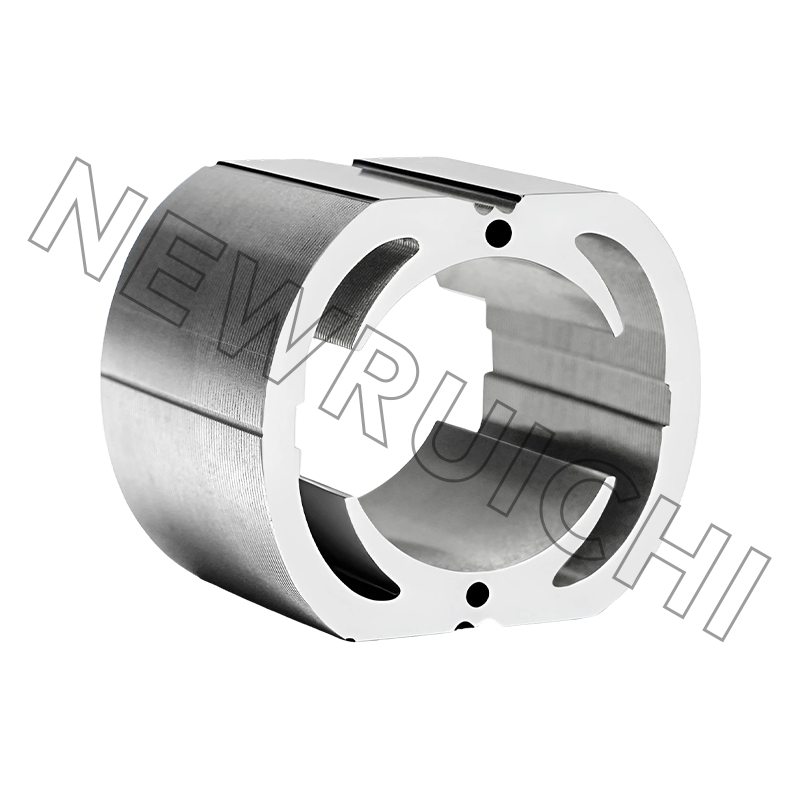

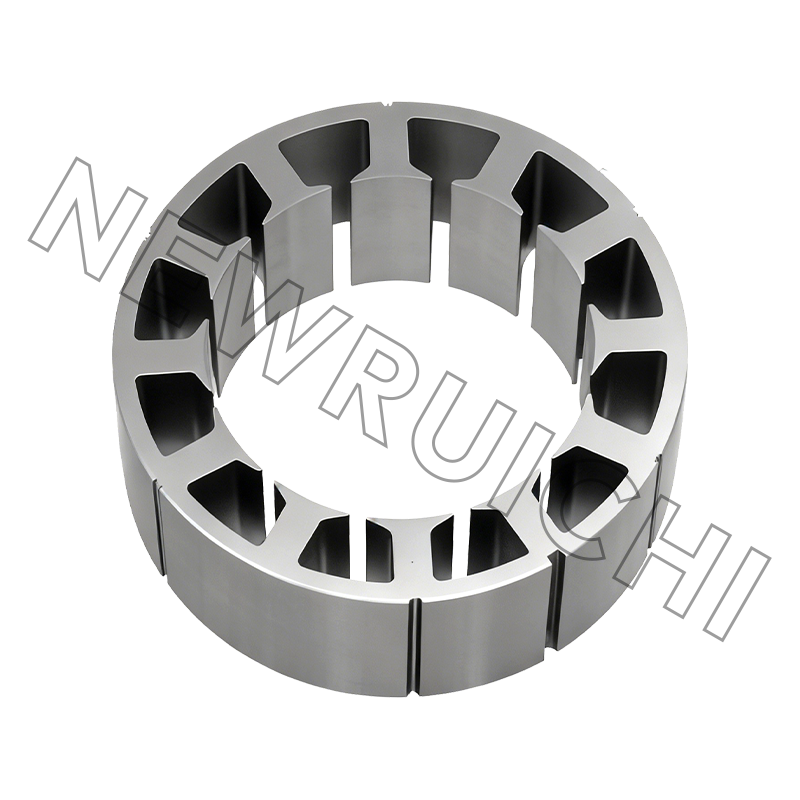

Secara struktural, inti stator motor terdiri dari kuk silinder (besi belakang yang melengkapi sirkuit magnetik) dan serangkaian gigi yang menonjol ke dalam menuju rotor, di antaranya belitan tembaga ditempatkan pada slot. Geometri gigi dan slot ini — jumlah, lebar, kedalaman, dan rasio di antara keduanya — mengatur karakteristik torsi motor, faktor ruang belitan, dan perilaku akustik. Pada motor induksi 4 kutub pada umumnya, stator mungkin memiliki 36 slot; motor servo dengan jumlah kutub tinggi mungkin memiliki 48 atau lebih.

Inti harus secara bersamaan mencapai dua tujuan yang bersaing: permeabilitas magnetik yang tinggi (untuk membawa fluks dengan hambatan minimal) dan kehilangan inti yang rendah (untuk meminimalkan energi yang hilang sebagai panas selama setiap siklus magnet). Konstruksi baja silikon laminasi adalah solusi teknik yang mengoptimalkan keduanya dalam batasan praktis manufaktur.

Mengapa Ada Laminasi Motor Listrik: Fisika Kehilangan Inti

Jika inti stator dibuat dari satu balok baja padat, maka seluruh volumenya akan konduktif secara elektrik. Medan magnet bolak-balik yang melewati inti akan menginduksi arus sirkulasi - arus eddy - di dalam material curah, persis seperti fluks transformator yang bervariasi menginduksi arus pada belitan sekunder. Arus eddy ini mengalir dalam loop tertutup yang tegak lurus terhadap arah fluks magnet, dan karena baja mempunyai hambatan listrik, maka baja tersebut menghilangkan energi dalam bentuk panas I²R.

Kekuatan yang hilang akibat arus eddy berskala dengan kuadrat dari ketebalan laminasi dan frekuensi operasi . Mengurangi separuh ketebalan laminasi mengurangi kehilangan arus eddy sekitar 75%. Hubungan ini menjadikan ketebalan laminasi salah satu variabel desain yang paling penting dalam teknik motor listrik — terutama seiring dengan peningkatan frekuensi pengoperasian pada penggerak kecepatan variabel dan aplikasi kecepatan tinggi.

Total kerugian inti pada laminasi stator mempunyai dua komponen:

• Kerugian Eddy saat ini: Sebanding dengan kuadrat frekuensi dan kuadrat kerapatan fluks. Dikendalikan terutama oleh ketebalan laminasi dan resistivitas listrik baja.
• Kerugian histeresis: Energi hilang dalam membalikkan domain magnetik dalam baja pada setiap siklus AC. Sebanding dengan frekuensi dan kerapatan fluks yang dinaikkan menjadi sekitar 1,6–2,0 (eksponen Steinmetz, bergantung pada material). Dikendalikan oleh orientasi butiran baja, kandungan silikon, dan perlakuan anil.

Dengan mengiris inti menjadi laminasi tipis yang diisolasi satu sama lain secara elektrik, jalur arus eddy dibatasi pada lembaran tipis individual. Luas penampang yang tersedia untuk sirkulasi arus eddy berkurang drastis, dan kerugian juga berkurang. Tumpukan laminasi 0,35 mm akan terlihat secara kasar Kerugian arus eddy 25–30 kali lebih rendah daripada inti padat dengan dimensi yang sama yang beroperasi pada frekuensi yang sama.

Bahan Laminasi Stator: Kelas dan Seleksi Baja Silikon

Bahan dominan untuk laminasi stator adalah baja listrik — keluarga paduan besi-silikon yang diformulasikan khusus untuk aplikasi magnetik. Kandungan silikon (biasanya 1–4,5% berat) memiliki dua tujuan: meningkatkan resistivitas listrik baja (mengurangi kehilangan arus eddy) dan mengurangi magnetostriksi (perubahan dimensi yang dialami baja selama magnetisasi, yang merupakan sumber utama dengungan motor dan kebisingan yang terdengar).

Baja Listrik Tidak Berorientasi vs. Berorientasi Butir

Baja listrik diproduksi dalam dua kategori besar. Baja listrik tidak berorientasi (NO). mempunyai struktur butiran yang acak, sehingga memberikan sifat magnetik yang seragam ke segala arah dalam bidang lembaran. Isotropi ini penting untuk memutar stator mesin, di mana fluks magnet berputar melalui inti saat motor beroperasi — material harus bekerja dengan baik terlepas dari arah fluks. Hampir semua laminasi stator motor menggunakan nilai non-orientasi.

Baja listrik berorientasi butiran (GO). , sebaliknya, diproses untuk menyelaraskan butiran sepanjang satu sumbu (arah penggulungan), sehingga menghasilkan kehilangan inti yang sangat rendah pada arah tersebut. Ini terutama digunakan pada inti transformator, di mana arah fluks tetap, dan tidak cocok untuk stator mesin berputar.

Ketebalan Laminasi Standar dan Penerapannya

Pemilihan ketebalan laminasi merupakan keseimbangan antara kinerja kehilangan inti dan biaya produksi. Laminasi yang lebih tipis mengurangi kerugian tetapi meningkatkan jumlah lembaran yang dibutuhkan, meningkatkan biaya pencetakan dan penumpukan, dan memerlukan toleransi dimensi yang lebih ketat.

Bahan Canggih: Inti Amorf dan Nanokristalin

Untuk aplikasi yang menuntut kehilangan inti minimum absolut — khususnya motor frekuensi tinggi di atas 1 kHz — paduan logam amorf (seperti Metglas 2605SA1) menawarkan kehilangan inti sekitar 70–80% lebih rendah dibandingkan kualitas baja silikon konvensional terbaik. Logam amorf dihasilkan melalui pemadatan cepat dari lelehan, yang mencegah pembentukan butiran kristal dan menghasilkan struktur atom seperti kaca dengan kehilangan histeresis yang sangat rendah. Keuntungannya adalah pita amorf diproduksi dalam bentuk strip yang sangat tipis (biasanya 0,025 mm), rapuh, dan jauh lebih mahal serta sulit dicap dibandingkan baja listrik konvensional. Paduan nanokristalin menawarkan jalan tengah — kehilangan inti lebih rendah dibandingkan baja silikon, lebih mudah diproses dibandingkan material amorf sepenuhnya.

Pembuatan Laminasi Stator: Stamping, Pemotongan, dan Penumpukan

Produksi laminasi stator melibatkan beberapa tahapan manufaktur yang dikontrol secara ketat, yang masing-masing mempengaruhi akurasi dimensi dan kinerja magnetik inti jadi.

Stamping Mati Progresif

Stamping mati progresif adalah metode produksi dominan untuk laminasi stator volume tinggi. Kumparan strip baja listrik diumpankan melalui alat tekan multi-tahap yang secara bertahap melubangi bukaan slot, profil luar, alur pasak, dan fitur lainnya di stasiun berurutan sebelum laminasi yang telah selesai dikosongkan di stasiun akhir. Kecepatan stamping 200–600 pukulan per menit biasa terjadi pada laminasi dengan diameter hingga 200mm; laminasi yang lebih besar memerlukan laju yang lebih lambat untuk menjaga akurasi dimensi.

Jarak bebas cetakan — jarak antara pukulan dan cetakan — sangat penting untuk kualitas laminasi. Jarak bebas yang berlebihan menyebabkan terjadinya burring pada tepi potongan, yang meningkatkan kontak antar-laminar dan menciptakan jalur hubung singkat untuk arus eddy antara laminasi yang berdekatan, yang secara langsung menurunkan kinerja kehilangan inti. Standar industri mengharuskan ketinggian duri di bawah 0,05mm untuk sebagian besar aplikasi laminasi motor; batas yang lebih ketat berlaku untuk laminasi tipis berfrekuensi tinggi.

Pemotongan EDM Laser dan Kawat untuk Prototipe

Untuk produksi prototipe dan laminasi skala kecil, pemotongan laser dan pemesinan pelepasan listrik kawat (EDM) adalah alternatif utama untuk stamping. Pemotongan laser menawarkan penyelesaian yang cepat dan tanpa biaya perkakas, namun zona yang terkena dampak panas di sepanjang tepi potongan mengubah struktur mikro baja listrik — meningkatkan kehilangan inti lokal sebesar 15–30% pada tepi potongan. Efek ini secara proporsional lebih signifikan pada gigi sempit, dimana zona yang terkena panas mewakili sebagian besar dari total penampang. Anil pasca pemotongan pada suhu 750–850°C dalam atmosfer terkendali dapat memulihkan sebagian besar kinerja yang hilang.

Saling mengunci, Mengikat, dan Mengelas Tumpukan

Laminasi individu harus dikonsolidasikan ke dalam tumpukan inti yang kaku. Metode utamanya adalah:

• Saling bertautan (clinch): Tab kecil yang terbentuk selama proses stamping saling bertautan dengan ceruk yang sesuai pada laminasi yang berdekatan, menyatukan tumpukan secara mekanis. Cepat dan berbiaya rendah, namun interlock menciptakan konsentrasi tegangan lokal yang dapat meningkatkan kehilangan inti sebesar 3–8% dibandingkan tumpukan tanpa ikatan.
• Pengelasan laser: Jahitan las sepanjang diameter luar atau area kuk belakang menyatukan tumpukan. Panas las menciptakan zona terdegradasi secara magnetis di sepanjang garis las, yang biasanya meningkatkan total kehilangan inti sebesar 5–15%. Digunakan di mana kekuatan mekanik adalah prioritas.
• Ikatan perekat (tumpukan laminasi yang direkatkan): Setiap laminasi dilapisi dengan lapisan tipis perekat termoset sebelum ditumpuk; perakitan disembuhkan di bawah tekanan. Tumpukan berikat memiliki kinerja kehilangan inti terbaik dibandingkan metode konsolidasi mana pun (tanpa tekanan mekanis, tanpa kerusakan termal) dan semakin banyak digunakan pada motor EV efisiensi tinggi. Ketebalan lapisan perekat — biasanya 2–5 µm — juga berfungsi sebagai insulasi antar-laminar.
• Baut / baut tembus: Baut melewati lubang yang sejajar di tumpukan. Sederhana dan kokoh untuk motor industri besar, namun menimbulkan tegangan tekan dan potensi korsleting magnetik di lokasi baut.

Desain Laminasi Stator: Geometri Slot dan Pengaruhnya Terhadap Kinerja Motor

Geometri slot dan gigi dari laminasi stator adalah salah satu keputusan desain yang paling penting dalam teknik motor. Hal ini secara bersamaan memengaruhi faktor pengisian tembaga, distribusi kerapatan fluks magnet, induktansi kebocoran, torsi cogging, dan kebisingan yang terdengar — menjadikan desain slot sebagai masalah pengoptimalan yang menyeimbangkan berbagai persyaratan yang bersaing.

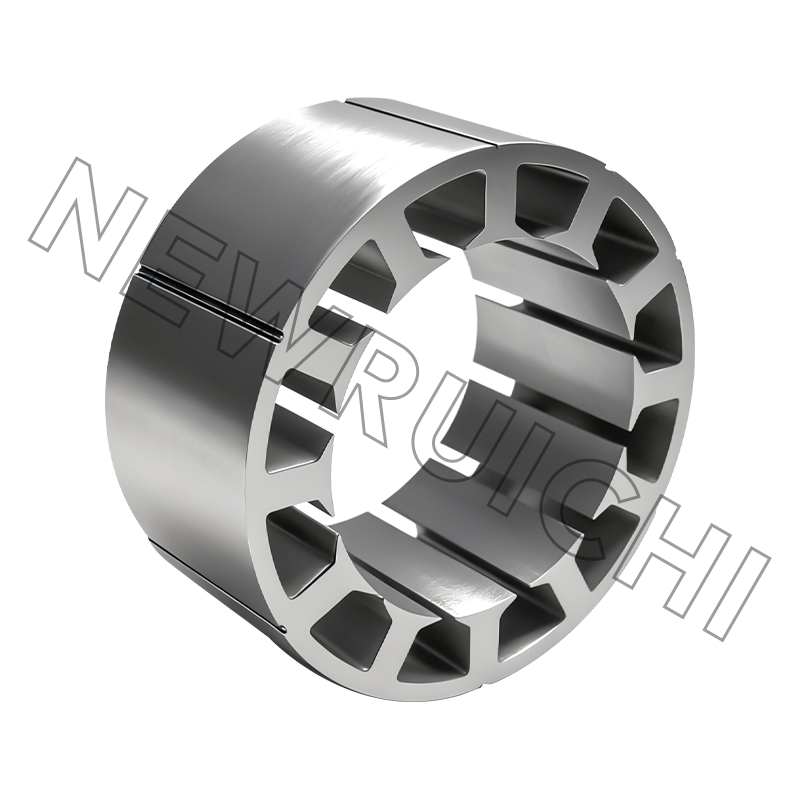

Slot Terbuka vs. Semi Tertutup vs. Tertutup

Bukaan slot — celah antara ujung gigi yang berdekatan pada permukaan celah udara — merupakan variabel desain utama. Buka slot memungkinkan kumparan yang telah dibentuk sebelumnya untuk dimasukkan dengan mudah tetapi menciptakan variasi kerapatan fluks yang besar pada celah udara (slotting harmonik), meningkatkan riak torsi dan kebisingan yang terdengar. Slot semi tertutup (ujung gigi yang dijembatani sebagian) mengurangi efek slotting dengan mengorbankan penyisipan belitan yang sedikit lebih sulit. Slot tertutup meminimalkan slotting harmonisa sepenuhnya tetapi memerlukan kawat belitan untuk dimasukkan melalui bukaan kecil, membatasi ukuran konduktor dan mengurangi faktor pengisian yang dapat dicapai.

Untuk motor sinkron magnet permanen (PMSM) yang digunakan dalam aplikasi EV, slot semi-tertutup dengan lebar ujung gigi yang dipilih untuk meminimalkan interaksi torsi cogging dengan magnet rotor adalah praktik standar. Pembukaan slot biasanya diatur ke 1–2 kali jarak kutub magnet dibagi dengan nomor slot , hubungan yang diperoleh dari analisis harmonik kerapatan fluks celah udara.

Faktor Penumpukan dan Dampaknya

Faktor penumpukan (juga disebut faktor pengisian laminasi) adalah rasio volume baja magnetik aktual terhadap total volume geometri inti, yang memperhitungkan lapisan insulasi antar laminasi. Faktor penumpukan khas untuk laminasi motor yang diproduksi dengan baik adalah 0,95–0,98 — artinya 95–98% penampang inti adalah bahan magnet aktif.

Faktor penumpukan yang lebih rendah dari perkiraan — yang disebabkan oleh gerinda yang berlebihan, lapisan insulasi yang tebal, atau praktik penumpukan yang buruk — mengurangi efektif penampang pembawa fluks pada inti, sehingga memaksa setrika untuk beroperasi pada kerapatan fluks yang lebih tinggi dari yang dirancang. Hal ini mendorong inti semakin naik pada kurva BH menuju saturasi, meningkatkan kehilangan inti dan arus magnetisasi serta menurunkan faktor daya dan efisiensi.

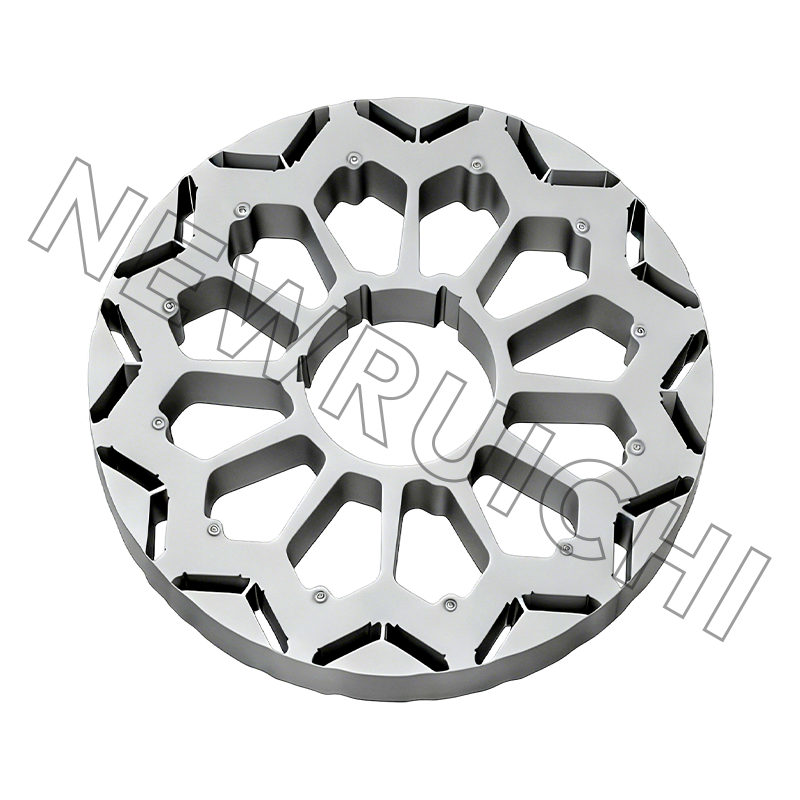

Laminasi Stator pada EV dan Motor Efisiensi Tinggi: Tren Saat Ini

Pesatnya pertumbuhan kendaraan listrik dan pengetatan standar efisiensi motor global (IEC 60034-30-1, yang mendefinisikan kelas efisiensi IE3 dan IE4) telah mendorong kemajuan signifikan dalam teknologi laminasi stator selama dekade terakhir.

• Laminasi yang lebih tipis untuk pengoperasian kecepatan tinggi: Motor traksi EV semakin banyak beroperasi pada kecepatan dasar 6.000–12.000 RPM dengan pelemahan medan hingga 18.000–20.000 RPM, menghasilkan frekuensi listrik dasar 400–1.000 Hz. Pada frekuensi ini, laminasi 0,35 mm — cukup untuk motor industri 50/60 Hz — menghasilkan kehilangan inti yang tidak dapat diterima. Produsen kendaraan listrik terkemuka, termasuk Tesla, BYD, dan BMW, telah bermigrasi ke laminasi 0,25–0,27 mm untuk motor traksi primer, dengan beberapa desain generasi berikutnya menggunakan laminasi 0,20 mm.
• Nilai silikon tinggi dan tidak berorientasi: Grade seperti M250-35A dan M270-35A (sebutan Eropa) atau 35H270 (JIS) dengan kehilangan inti sebesar 2,5–3,5 W/kg pada 1,5T, 50 Hz digantikan dalam aplikasi premium dengan grade dengan kerugian sangat rendah yang mencapai di bawah 1,5 W/kg. JFE Steel, Nippon Steel, dan Voestalpine telah mengkomersialkan grade dengan kandungan silikon mendekati 4,5% — mendekati batas praktis yang membuat baja menjadi terlalu rapuh untuk dicap dengan andal.

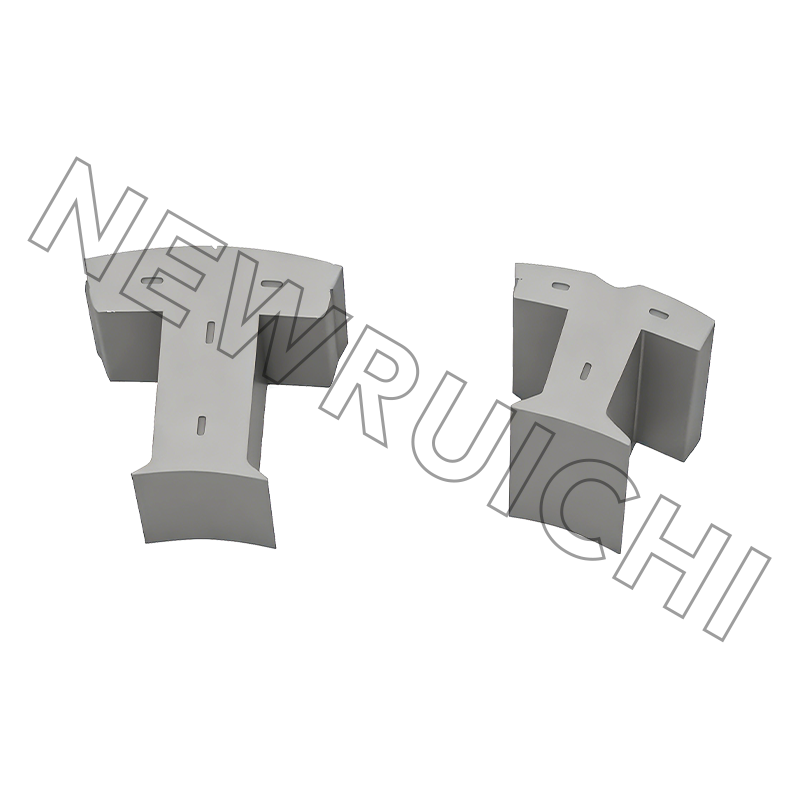

• Desain stator tersegmentasi dan modular: Untuk meningkatkan faktor pengisian belitan dan memungkinkan penggulungan otomatis pada kumparan terkonsentrasi, beberapa desain motor menggunakan inti stator tersegmentasi — segmen gigi-dan-slot individual yang dililitkan secara terpisah dan kemudian dirangkai menjadi cincin stator lengkap. Segmentasi memungkinkan faktor pengisian tembaga sebesar 70–75%, dibandingkan dengan 40–55% untuk belitan terdistribusi dalam inti kontinu.
• Arsitektur motor fluks aksial: Motor fluks aksial (pancake) menggunakan tumpukan laminasi stator berbentuk cakram daripada inti silinder. Jalur fluks magnetnya yang lebih pendek dan kerapatan torsi per satuan volume yang lebih tinggi membuatnya menarik untuk aplikasi penggerak langsung dan motor dalam roda, dan geometri laminasinya — tumpukan cakram yang digulung secara spiral atau tersegmentasi — memerlukan pendekatan stamping dan pembentukan yang berbeda dibandingkan desain fluks radial konvensional.

Pengendalian Mutu dan Pengujian Laminasi Stator Motor

Kinerja magnetis inti stator yang sudah jadi dapat menyimpang secara signifikan dari sifat lembaran baja listrik mentah karena kerusakan produksi — tekanan stamping, gerinda, panas las, dan penanganan. Kontrol kualitas yang ketat pada setiap tahap sangat penting untuk memastikan inti memberikan efisiensi yang dirancang.

• Pengujian bingkai Epstein: Metode laboratorium standar (IEC 60404-2) untuk mengukur kehilangan inti pada strip baja listrik. Sampel yang dipotong dari koil produksi diuji sebelum dicap untuk memverifikasi material yang masuk memenuhi spesifikasi.
• Penguji lembar tunggal (SST): Mengukur kehilangan inti pada masing-masing lembaran atau laminasi stempel, sehingga memungkinkan verifikasi pasca stempel. Berguna untuk mendeteksi kerugian tambahan yang disebabkan oleh proses stamping itu sendiri.
• Pengukuran tinggi duri: Sistem penglihatan otomatis atau profilometer kontak mengukur tinggi duri pada laminasi yang dicap. Ketinggian duri melebihi 0,05 mm memicu penolakan atau pengerjaan ulang, karena gerinda yang berlebihan mengganggu isolasi antar-laminar dan faktor penumpukan.
• Pengukuran faktor penumpukan: Tumpukan inti yang dirakit ditimbang dan dibandingkan dengan berat teoritis yang dihitung dari luas laminasi, jumlah, dan kepadatan baja. Penyimpangan yang signifikan menunjukkan adanya pembakaran yang tidak normal, variasi ketebalan lapisan, atau laminasi yang rusak.
• Pengujian resistensi antar-laminar (uji Franklin): Pengujian terstandar (IEC 60404-11) yang mengukur hambatan listrik antara laminasi yang berdekatan dengan menekan susunan probe pada permukaan inti dengan gaya terkendali. Nilai resistansi yang rendah menunjukkan lapisan isolasi yang rusak atau tidak memadai dan memperkirakan peningkatan kerugian arus eddy dalam pelayanan.
